Refraktometr model J157

Refraktometr model J157

Refraktometr cyfrowy Rudolph J157 oferuje wysoką wydajność i szereg funkcji, które pasują do wielu wymagających zastosowań w laboratoriach i trudnych warunkach przemysłowych. Rudolph Research Analytical, współpracując z użytkownikami refraktometru  z różnych krajów i dyscyplin, opracował serię refraktometrów cyfrowych J157. Linia refraktometrów stacjonarnych Rudolph J157 łączy w sobie cechy, zakres pomiarowy i dokładność, które spełniają najbardziej wymagające zastosowania zarówno w laboratorium, jak i poza nim, i ma wiele cech wspólnych z linią produktów refraktometrów Rudolph Research.

Refraktometry z serii J157 stanowią rodzinę refraktometrów łączących prostotę obsługi, niską cenę oraz za awansowe rozwiązania konstrukcyjne i programowe dostępne w wyższych modelach, stając się dla wielu laboratoriów z różnych dziedzin punktem wyjściowym w wyborze optymalnego refraktometru. Główni przedstawicie tej rodziny to modele

J157 PLUS HA idealny do pomiarów o wysokiej dokładności w przemyśle cukrowniczym, spożywczym i napojów. Refraktometr cyfrowy Rudolph J157HA oferuje wysoką dokładność RI ±0,00002, BRIX ±0,01 z zakresem pomiarowym RI 1,32 – 1,53, BRIX 0 – 100. Co najważniejsze, sprawia to, że J157HA jest doskonałym wyborem do kontroli jakości produktów spożywczych i napojów.

J157 PLUS WR jest z kolei idealnym wyborem dla przemysłu chemicznego. Dzięki zakresowi pomiarowemu RI 1,29 – 1,66 i BRIX 0 – 100 Rudolph J157WR oferuje wszechstronność potrzebną w zakładach chemicznych, w których chemikalia nie są oparte głównie na wodzie. Ponadto J157WR oferuje dokładność ±0,0001 RI i ±0,1 BRIX, co przekracza dokładność wymaganą w większości zakładów chemicznych.

J157-633 dla badań biotechnologicznych i bio-inżynieryjnych. Refraktometr biotechnologiczny i bioinżynieryjny zaprojektowany specjalnie do pomiaru materiałów w systemie optical waveguide Lightmode Spectroscopy (OWLS), zdolny do pomiaru efektywnego współczynnika załamania cienkiej warstwy powyżej powierzchni falowodu Si(Ti)O2. Cyfrowy J157-633 ma wszystkie te same funkcje, co standardowy automatyczny refraktometr J157, ale działa z długością fali 633 nm zamiast standardowego 589 nm. J157-633 jest częścią linii produktów Refraktometru Rudolph Research i ma wiele takich samych funkcji jak inne nasze refraktometry.

Refraktometry J157 dodają funkcje Inteligentnego pomiaru (Smart Measure™) i analizy trendów, które pomagają w szybkim i dokładnym ładowaniu próbek. Zamiast wybierać spośród stale rozszerzającej się gamy niestandardowych skal dostarczanych przez Rudolpha, refraktometry z serii J157 pozwalają użytkownikom tworzyć własne skale pomiarowe. Wystarczy zmierzyć 2 lub więcej znanych punktów, a refraktometr elektroniczny J157 plus ma możliwość zrobienia reszty.

Obsługa J157 jest tak prosta, jak umieszczenie próbki na pryzmacie, zamknięcie pokrywy i przeczytanie wyniku - wszystko w ciągu zaledwie kilku sekund. Nie ma poszukiwania linii cienia i nie ma jakiegokolwiek rodzaju określenia operatora lub ręcznej regulacji w razie potrzeby za pomocą refraktometrów typu Abbego. Po wybraniu opcji "Pomiar w trybie stabilnym" J157 automatycznie czeka, aż próbka zostanie elektronicznie podgrzana lub schłodzona do wstępnie zdefiniowanej temperatury przed rozpoczęciem pomiaru.

Zakres regulacji temperatury został rozszerzony do 10 - 90°C, a dodana pokrywa próbki Rudolph CC z kontrolą temperatury sprawia że J157HA lub J157WR jest jeszcze bardziej wszechstronnym refraktometrem.

W przeciwieństwie do innych refraktometrów z kontrolowaną temperaturą, J157 PLUS ma elektroniczną regulację temperatury zarówno z góry, jak i z dołu próbki.

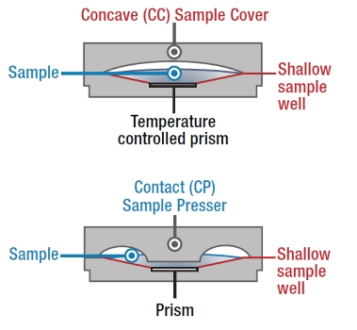

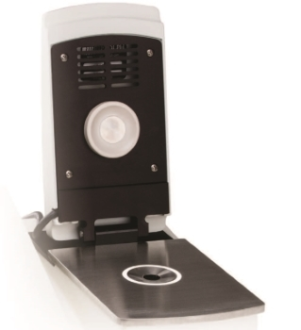

j157cc

j157ccwj

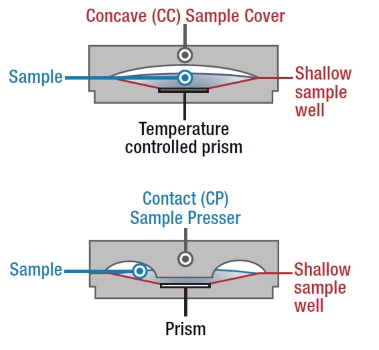

Szczegóły o dostępnych pokrywach znajdują się w zakładce opcje pokrywy pomiarowej

Pokrywa próbki jest kontrolowana do tej samej temperatury co pryzmat, a po opuszczeniu jest zaprojektowana tak, aby zapewnić mikro środowisko o kontrolowanej temperaturze, które zapewnia niezrównaną stabilność temperatury, szybki czas pomiaru i minimalne parowanie. W zależności od opcji, pokrywa próbki może być również użyta do zainicjowania automatycznego pomiaru.

Opcja automatycznego pomiaru umożliwia zamknięcie i otwarcie prasy w celu rozpoczęcia i zakończenia pomiaru. Operator po prostu zamyka pokrywę, aby rozpocząć pomiar, i podnosi pokrywę, aby zatrzymać pomiar. Zamykanie i podnoszenie pokrywy działa jak start/stop w procesie pomiaru bez dotykania przycisku pomiaru.

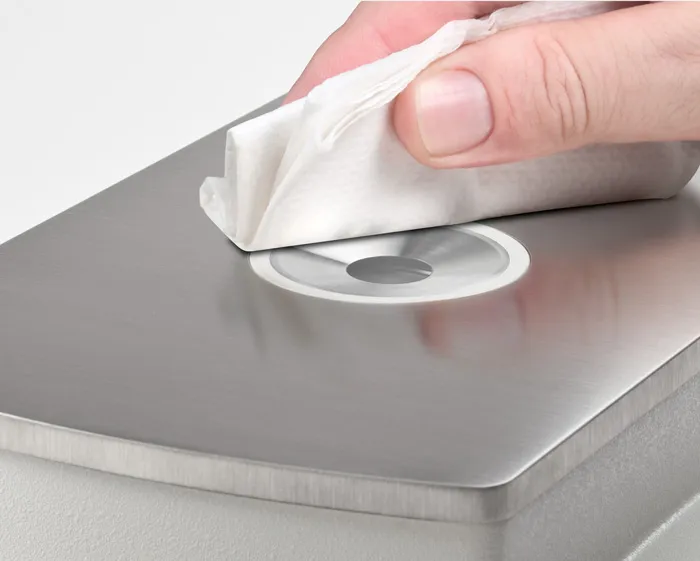

REFRAKTOMETRY STACJONARNE – ŁATWA DO CZYSZCZENIA POWIERZCHNIA POMIAROWA

Niezależnie od określonej dokładności instrumentu, rzeczywista wydajność refraktometru zależy od tego, jak dobrze przyrząd jest czyszczony między próbkami. Wszystkie refraktometry Rudolph serii J oferują płaski, łatwy do czyszczenia pryzmat, który sprawia, że proces czyszczenia między pomiarami jest prosty, nawet w przypadku lepkich próbek. Co najważniejsze, nie ma narożników ani szczelin, które mają tendencję do zatrzymywania próbek powodujących zanieczyszczenie.

j47

Refraktometr cyfrowy J157 może być dostarczany z szeroką gamą skal standardowych i niestandardowych. Skale pomiarowe można dostosować w ciągu kilku minut. Wystarczy wprowadzić 2, 6 lub 10 punktów stężenia w porównaniu z odpowiadającymi im danymi RI. Przyrząd automatycznie oblicza skalę niestandardową.

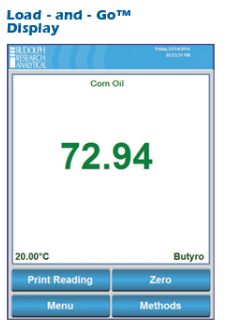

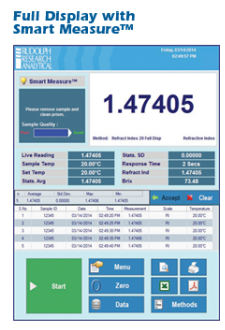

Refraktometr cyfrowy – trzy wyświetlacze pozwalają na zastosowanie trzech rozwiązań interfejsowych

Rudolph pozwala kierownikowi laboratorium wybierać spośród różnych opcji wyświetlania. Rozumiemy, że laboratoria i hale produkcyjne mają różne potrzeby, jeśli chodzi o informacje wymagane do monitorowania procesu. Interfejs urządzenia można dostosować tak, aby spełniał wymagania aplikacji i środowiska. Możesz wybrać nasz w pełni funkcjonalny interfejs lub nasz interfejs wyświetlacza Load-and-Go™. Seria refraktometrów cyfrowych J157 oferuje laboratoryjną elastyczność i wytrzymałość przemysłową. Dzięki temu ta seria modeli jest w domu na stole laboratoryjnym lub na hali fabrycznej.

W nowoczesnej fabryce najcenniejszym towarem jest czas. Kiedy proces zaczyna wykraczać poza swoje granice, ludzie chcą wiedzieć SZYBKO. Chcą rozwiązać problem, najlepiej gdy jest jeszcze mały i zanim produkt wyjdzie poza specyfikację. Funkcja odczytu na żywo i analizy trendów pozwala użytkownikom łatwo i szybko zobaczyć, jak przebiega proces. Ponadto wychwytywanie drobnych odchyleń, zanim staną się one poważne. Nawet w najbardziej ściśle kontrolowanych środowiskach produkcyjnych rzeczy czasami wykraczają poza specyfikację.

display1display2display3

W przypadku wystąpienia stanu niezgodnego ze specyfikacją materiał musi zostać szybko zidentyfikowany. Ponadto należy podjąć decyzje dotyczące tego, co zrobić z produktem. Długoterminowe gromadzenie danych jest częścią każdego dobrego procesu. Równie ważna jest wiedza o tym, kiedy i gdzie wystąpił stan niezgodny ze specyfikacją. Co najważniejsze, oprogramowanie Rudolph Trend Analysis™ szybko pokazuje przełożonemu historię procesu i miejsce, w którym wystąpił problem.



Refraktometry serii J oferują szafirowy pryzmat zapewniający wysoką trwałość mechaniczną i chemiczną. Studnia próbna wykonana jest z kwasoodpornej stali nierdzewnej 316 z pierścieniem uszczelniającym Techtron. Co najważniejsze, nie ma lampy do zmiany, źródło światła LED jest gwarantowane na 1 000 000 pomiarów.

Najlepszą rekomendacją dla oferowanych urządzeń są zamieszczone w zakładce referencje oświadczenia wybranych klientów wykorzystujących refraktometry firmy RUDOLPH w swoich laboratoriach oraz jedyna (na dzień publikacji tego wpisu) taka oferta na rynku gdy gwarantujemy 20 letnie wsparcie serwisowe dla wszystkich urządzeń Rudolph Research Analytical. Utrzymanie zainstalowanych instrumentów w gotowości do pracy, nie tylko przez 20 lat, ale w niektórych przypadkach przez ponad 40 lat jest dla nas normalnością. To długoterminowe zobowiązanie do utrzymania działania oferowanych przez nas urządzeń sprawia, że koszt posiadania, przez cały okres eksploatacji refraktometrów, jest jednym z najniższych w segmencie rynku laboratoryjnego.

Nasi pracownicy są wszechstronnie przygotowani, aby pomóc rozwiązywać ewentualne problemy serwisowe, przeprowadzać kwalifikacje zgodnie z najnowszymi wymaganiami organów kontrolnych i regulacji a także służyć wsparciem i doradztwem aplikacyjnym dla wszystkich oferowanych urządzeń

W dniu publikacji tego dokumentu nie ma innego producenta przyrządów laboratoryjnych gwarantującego serwis i wsparcie techniczne przez 20 lat.

Zobacz całą gwarancję serwisową 20 bezpośrednio na stronie producenta -  20 lat gwarancji serwisowej - Rudolph Research Analytical.





Model

J 157 HA

 J157 WR

Skale pomiarowe

Współczynnik załamania światła (RI)

BRIX (% sacharozy)

Skorygowany temperaturą BRIX

Skorygowany temperaturą RI

100 Programowalnych skal użytkownika

Zakres pomiarowy

1,32 - 1,53 RI,

0 - 100 BRIX

1,29 - 1,66 RI

 0 - 100 BRIX

Rozdzielczość

±0,00001 RI,

 ±0,01 BRIX

±0,0001 RI,

±0,1 BRIX

Odtwarzalności

±0,00002 RI,

±0,01 BRIX

±0,0001 RI,

 ±0,1 BRIX

Dokładność

±0,00002 RI,

 ±0,01 BRIX

±0,0001 RI,

 ±0,1 BRIX

Długość fali optycznej

589,3 nm. (dostępne inne długości fal)

Pryzmat

Szafir syntetyczny

Czas reakcji

Konfigurowalny przez użytkownika, może być krótszy niż 3 sekundy

Interfejs komunikacyjny

3 porty USB, RS232 i 1 port Cat5 (Ethernet)

Powtarzalność temperatury

±0,002°

Limit temperatury otoczenia

5ºC - 40ºC

Zakres korekcji temp.

4ºC - 95ºC (dla czystych roztworów sacharozy)

Wzorcowanie

Używanie wody lub płynów identyfikowalnych NIST. Domyślną kalibrację fabryczną można zawsze zresetować.

Wymiary robocze

43,5 x Szer:30,5 x: 33 cm / 10,4 kg

Wymagania dotyczące zasilania

100–240 V, 50 Hz - 60 Hz

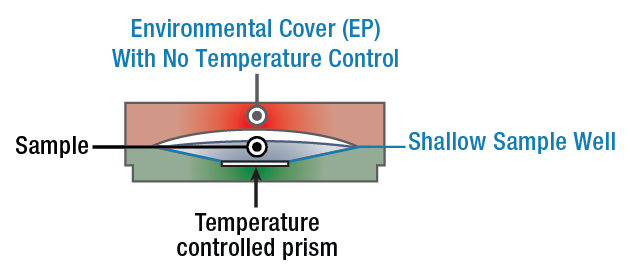

Pokrywa EP

pokrywa_ep

Pokrywa próbki EP doskonale nadaje się do zastosowań, w których temperatura pomiaru jest zbliżona do temperatury otoczenia. Co ważne, pokrywa jest pojedynczym niezasilanym kawałkiem, a kontrola temperatury jest dostarczana tylko spod próbki.

Pokrywa ta połączona jest z płaską, łatwą do czyszczenia studzienka pomiarową zapewniając szybką i prostą obsługę oraz ograniczająca możliwość pozostawienia próbki.

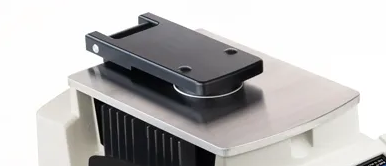

pokrywa_ep_widol1

Pokrywa CC

pokrywa_CC

Wklęsła pokrywa próbki (CC) jest kontrolowana do tej samej temperatury co pryzmat. Po opuszczeniu zapewnia górną część mikro środowiska o kontrolowanej temperaturze, które całkowicie otacza próbkę. W ten sposób zapewnia niezrównaną stabilność temperatury, szybki czas pomiaru i minimalne parowanie.

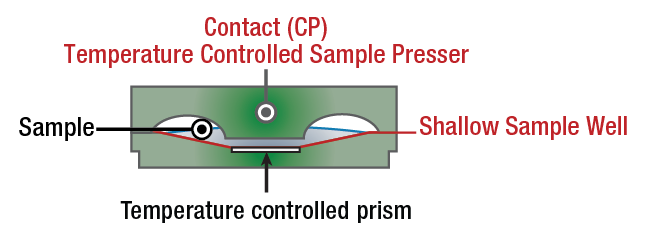

Pokrywa CP

pokrywa cp

Pokrywa kontaktowa (CP) równomiernie rozprowadza próbkę na obszarze pomiarowym. Dlatego jest idealny do bardzo lepkich próbek, takich jak ciężkie syropy i żywice, które wymagają cienkiej warstwy, aby uzyskać najlepsze wyniki pomiarów.

Pokrywa KPW

Pokrywa KPW

Ten rodzaj pokrywy pozwala na pomiar próbek w swoistej celi przepływowej jaką pokrywa ta tworzy wraz z pryzmatem. Próbka nalewana jest przy pomocy wbudowanego lejka, a wypłukiwana następną próbką. Tego typu rozwiązanie jest rekomendowane dla laboratoriów, gdzie trzeba szybko wykonywać analizy, a równocześnie wielkość próbki nie stanowi żadnego ograniczenia. Pokrywa umożliwia wprowadzenie próbek przez personel linii produkcyjnej a w połączeniu z funkcjonalnością Smart Measure™ pozwala na szybkie i dokładne pomiary próbek w procesie produkcyjnym. Jest ona najczęściej polecana do przemysłu cukrowniczego.

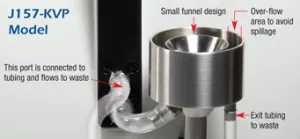

Pokrywa KPV

pokrywa_KPV

Pokrywa ta, stanowi już właściwie cały system pomiarowy będąc rozwinięciem koncepcji komory PTW. W tym wypadku pryzmat jest ustawiony pionowo co jeszcze bardziej zmniejsza ryzyko pojawienia się pęcherzyków powietrza, podobnie jak pokrywa PTW jest dedykować głownie do przemysłu spożywczego, producentów napojów czy też cukrowni.

Rudolph posiada akcesoria do refraktometrów i wzorce kalibracyjne potrzebne do udokumentowania poprawności wskazań urządzenia. Rudolph Research oferuje szeroką gamę drukarek i akcesoriów, dzięki którym każdy z linii refraktometrów laboratoryjnych Rudolph Research stanie się bardziej wydajnym instrumentem w laboratorium.

Oferujemy drukarki taśmowe jak i pełno stronicowe A4, czytniki kodów kreskowych jako ułatwienie dotyczące zapisu wyników lub wprowadzenia danych o próbce, osoby zainteresowane rozbudową refraktometrów o te możliwości prosimy o kontakt z naszymi doradcami.

Kolejną kategorią dodatków do naszych refraktometrów jest oprogramowanie komputerowe.

Refraktometry w naszej ofercie do współpracy z komputerem nie wymagają dodatkowego oprogramowania, jednak dotyczy to zapisu danych, odczytu danych w formie cyfrowej. Gdy jednak użytkownik, szczególnie w środowisku farmaceutycznym chce podłączyć urządzenie do sieci komputerowej wówczas często dział informatyczny woli kontrolować takie urządzenie z poziomu „swojego” komputera, który spełnia wewnętrze standardy. Dla takich klientów posiadamy oprogramowanie komputerowe przejmujące kontrolę nad refraktometrami – jest to opcja dostępna dla refraktometrów J357 i J457.

Kolejnym wymaganiem dotyczącym oprogramowania jest spełnienie wymagań zawartych w EP czy USP dotyczących bezpieczeństwa danych i zapisów elektronicznych, czyli zestaw wymagań znanych jako 21CFR11. Wymagania te spełniają refraktometry J257, J357oraz J457. Zapraszamy do zapoznania się z opisem tych urządzeń.

Do naszych refraktometrów polecamy wzorce indeksu refrakcji oraz BRIX zapewniające możliwość walidacji urządzeń i sprawdzenia poprawności ich wskazań.

Podstawowe informacje o wzorcach z naszej oferty.

rudolph_standards

Niektóre płyny dostępne z obliczonymi liczbami ciężaru właściwego moczu (SG)

Wzorce w naszej ofercie:

Opakowanie

Objętość

Wartość

Szczegóły

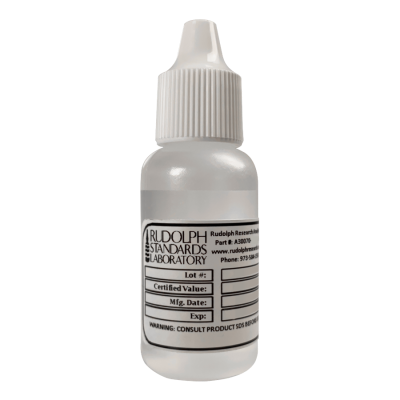

 standard brix

15 ml

0% BRIX

Nasze standardy Brix są przygotowywane grawimetrycznie przy użyciu wag o wysokiej precyzji w dokładnie kontrolowanych warunkach środowiskowych, aby za każdym razem zapewnić dokładne produkty wysokiej jakości. Wagi są kalibrowane przy użyciu wzorców masy z certyfikatami ISO 17025 w celu zapewnienia niezawodnej wydajności. Każda partia jest testowana przy użyciu naszego precyzyjnego refraktometru zatwierdzonego w pobliżu nominalnej wartości Brix z identyfikowalnymi wzorcami referencyjnymi. Zmierzone wyniki, uzyskane w jednostkach °Brix, są zgodne z SPS-3 Międzynarodowej Komisji ds. Jednolitych Metod Analizy Cukru (ICUMSA).

Niepewność zgłoszonej wartości jest ważna do momentu otwarcia pojemnika i jest podawana przy użyciu współczynnika pokrycia k = 2, który odpowiada około 95 % przedziałowi ufności. Po otwarciu pojemnika certyfikowana wartość nie jest już gwarantowana, jednak roztwór może być ogólnie używany przez około połowę pozostałego czasu do daty

wygaśnięcia, gdy jest prawidłowo przechowywany.

Okres ważności: 3 miesiące



10% BRIX

5 % BRIX

15 % BRIX

30% BRIX

40% BRIX

50% BRIX

60% BRIX

67,5% BRIX

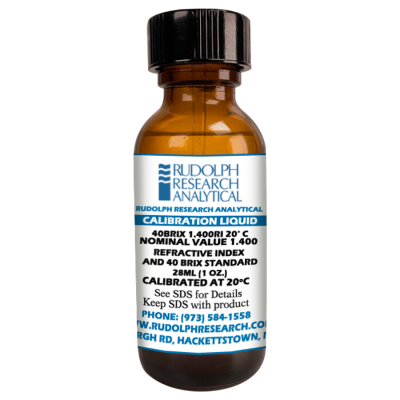

 wzorzec ri

28 ml

40% BRIX

1.499 RI 20C

Dostarczamy w butelkach o pojemności 28ml wyposażonej w końcówkę umożliwiającą łatwe naniesienie wzorca na pryzmat pomiarowy lub o pojemności 15 ml .

Dostarczany z certyfikatem kalibracji identyfikowalnym przez National Institute of Standards and Technology (NIST)

Okres ważności nieotwartej butelki wynosi 5 lat

Okres ważności otwartej butelki wynosi 2,5 roku

Płyny kalibrowane w temperaturach od 20°C do 40°C są dokładne do 0,0001 współczynnika załamania światła

Płyny kalibrowane w temperaturach powyżej 40°C są dokładne do 0,0005 współczynnika załamania światła

Niektóre płyny dostępne z obliczonymi wartościami w skali Brix

Niektóre z płynów kalibrowane są w wielu temperaturach



70% BRIX

1.460 RI 20C

1,570 RI 20C

1.516 20C

(certyfikowana wartość także dla 20C, 30C, 40C, 50C , i 60C)

 dodecane

30 ml

1,421 RI 20C

0,749 g/cm3

(certyfikowana wartość także dla 15C, 20C, i 25C)

Wzorzec wieloparametrowy dla gęstości i współczynnika refrakcji  Dostarczany z certyfikatem kalibracji identyfikowalnym przez National Institute of Standards and Technology (NIST)

Okres ważności nieotwartej butelki wynosi 6 miesięcy

1,3329 RI 20C

(certyfikowana wartość także dla 15C, 20C, i 25C)

Wzorzec współczynnika refrakcji – woda, certyfikowana wartość dla 3 temperatur. Dostarczany w komplecie z certyfikatem potwierdzającym

identyfikowalność NIST. Do stosowania z refraktometrami o kontrolowanej temperaturze.
